AI NVH测试方案

  1. 产品概述

1.1利用实时数据透过人工智能(AI)学习分析,实时判断OK及NG品。

1.2达到优化目标: 高效率、高良率、低过杀率等等。

1.3NVH-Noise、Vibration、Harshness

    1. Noise噪音:令人耳感到不舒服、过大的声音。
    2. Vibration振动:机械因往复运动、回转运动或敲击产生之振动。
    3. Harshness粗糙度:由振动噪音所带来的不适感。

1.4应用于产线检测马达、减速机、风扇、齿轮箱、电动手工具…等等,需进行振动异音检测之产品。

    1. AI-NVH判定:

不须振动分析工程师分析,只要提供OK与NG的样品,利用AI对量测讯号进行学习与分类,快速学习与使用









  1. AI NVH检测系统特点
    1. 产线实时分析、归纳OK及NG样品
    2. 快速建立新机型且操作容易
    3. 系统自动评分,可再依工程能力或允收水平定义下限分数
    4. 支持加速规、麦克风等多种动态感知器
    5. 只需少量样品进行测量与学习,30分钟即可上线使用
    6. 支持测试结果数据库、raw data存盘,可追溯查询
    7. 支持条形码扫描仪

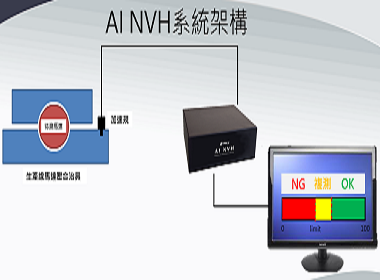

  2. 产品构成
    1. 主机
    • 通道数:2ch 同步取样
    • 最高取样率128 kS/s
    1. 传感器
    • 加速规或者麦克风
    1. 选配件
    • 开始/停止 开关
    • 条形码扫描仪
    • 隔音箱

5 软件

    1. 分析项目
    • 时域信号分析
    • 频域信号分析
    1. AI教导方式:分级教导
    2. 判定结果:
    • 综合分数判定
    • OK/NG分数阀值设定
    1. 报表:
    • 测试结果资料库
    • 资料库查询
    • 报表输出csv格式
    • Raw data存档
    1. 软件界面
